網站首頁 > 我們的產品 > 電源管理 > RGB LED驅動器

HTR3236
HTR3236是一款36路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。

HTR3236是一款36路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。

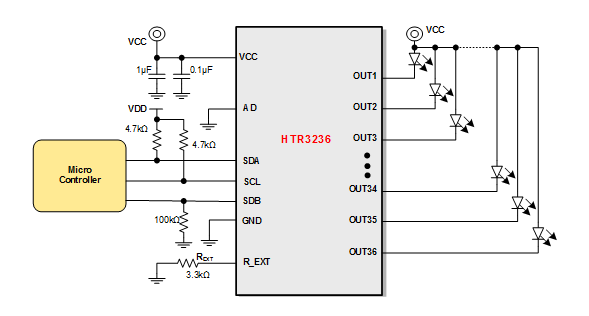

主控器件通過I2C接口對HTR3236進行編程控制，通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。

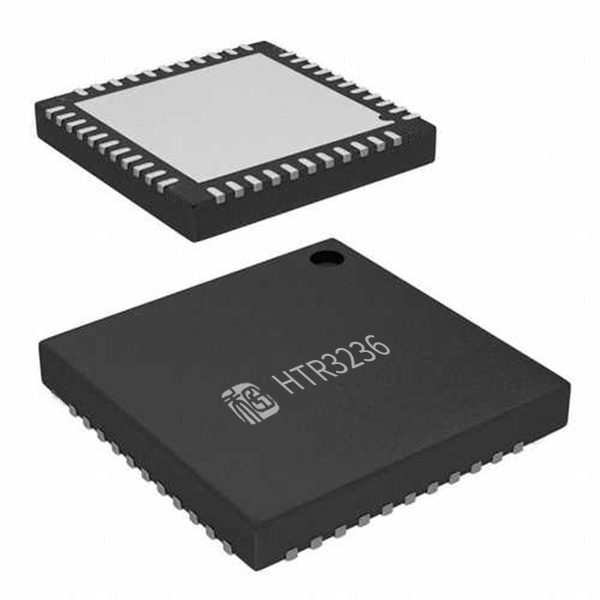

HTR3236使用QFN-44L(5mm×5mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to +85°C工作。


價格:￥0.00 庫存99999
數量:
下載資料

特點

  • 輸入電壓范圍VCC：2.5V-5.5V

  • I2C接口，支持連續寫數據

  • 4個I2C地址可選

  • 內置軟件復位寄存器

  • 每路LED支持256階 PWM亮度調節

  • 36路 LED 獨立控制

  • 36路 LED 最大電流獨立控制，4檔可選

  • 2檔調制頻率可選，3kHz(默認)和22kHz

  • QFN44L-5×5，無鉛封裝


應用


  • 家電類LED顯示


  • 智能音響

  • 無線音響

  • 帶LED顯示的手機和掌上設備

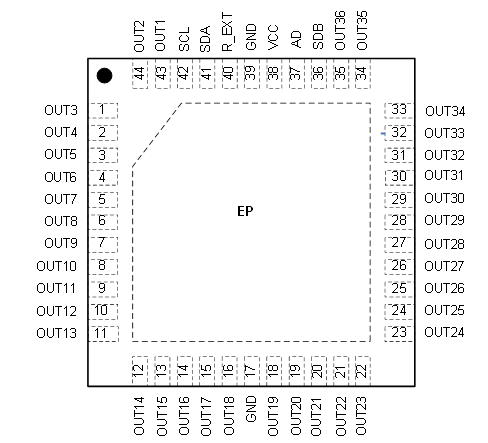

 引腳定義

引腳號

名稱

功能

1~16

OUT3~OUT18

Output channel 3~18 for LEDs. 輸出通道3~18

17, 39

GND

Ground. 地

18~35

OUT19~OUUT36

Output channel 19~36 for LEDs. 輸出通道19~36

36

SDB

Shutdown the chip when pulled low. 關斷芯片，低電平有效。需接100k下拉電阻，使開機默認為低電平的GPIO控制。芯片關斷后，I2C仍可對寄存器進行寫操作。

37

AD

I2C address setting. I2C器件地址選擇

38

VCC

Power supply. 電源輸入端，接0.1uF和1uF電容到地

40

R_EXT

Input terminal used to connect an external resistor. This regulates the global output current. 每一路通道最大電流IMAX控制引腳，外接REXT電阻到地，image.png

41

SDA

I2C serial data. I2C時鐘, 需接上拉電阻（建議4.7k），1.8V/3.3V系統均可使用

42

SCL

I2C serial clock. I2C數據，需接上拉電阻（建議4.7k），1.8V/3.3V系統均可使用

43,44

OUT1, OUT2

Output channel 1, 2 for LEDs. 輸出通道1~2

EP

Exposed Thermal Pad

Connect to GND. 接地散熱。
