HT863是一款單聲道D類音頻功率放大器，在VDD = 9.0V、THD+N=10%、4Ω負載、1kHz信號條件下，能連續輸出10W功率；另外，如有AB類的需求，可定制滿足。
HT863具有可任意配置的限幅(Limiter)功能。限幅功能開啟后，即使輸入信號很大，音樂輸出也能被限制在指定的功率和THD+N之內，滿足不同音質體驗和保護喇叭的需求。
HT863還具有自動限溫控制（TFB）功能，在高功率輸出、高環境溫度等情況下導致芯片片內溫度較高時，芯片能自動降低系統增益，避免芯片進入過溫關斷保護模式，在保證音樂品質的前提下顯著提升音樂峰值功率。
此外，HT863內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
| 價格:￥ | 庫存99999 |
數量:
|
特點
| 應用
|
便攜式游戲機
小尺寸LCD電視/監視器

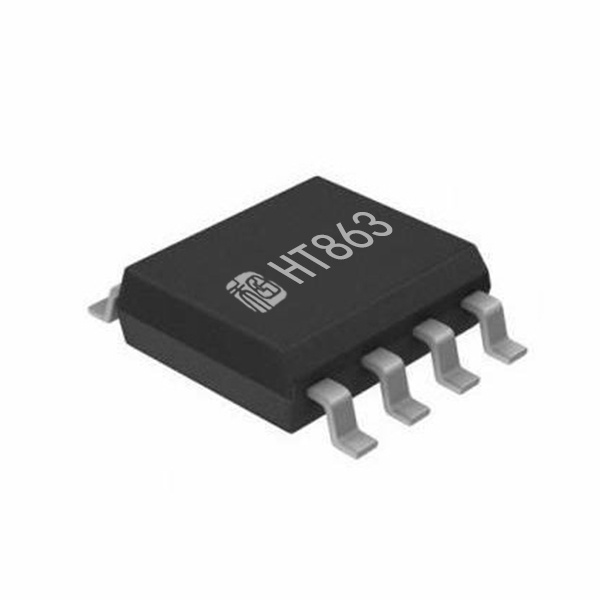

HT863 SOP8L-PP 引腳號 | 引腳 名稱 | I/O | 功能 |
1 | SD | I | 芯片關斷控制端，低電平時關斷 |
2 | LIM | I | 限幅設置控制端 |
3 | IN- | A | 音頻反相輸入端（差分-） |
4 | IN+ | A | 音頻同相輸入端（差分+） |
5 | OUT- | O | 音頻反相輸出端（BTL-） |
6 | VDD | Power | 電源 |
7 | GND | Ground | 地 |
8 | OUT+ | O | 音頻同相輸出端（BTL+） |
注1 I: 輸入端 O: 輸出端 A: 模擬端
